Строительные люльки, подмости, стремянки

Строительные люльки, подмости, стремянки.

ЛюлькаРис. 6. Люлька

Люльки (рис. 6) изготовляют из металла или дерева и подвешивают на стальных канатах. Лебедки для подъема люлек устанавливают на земле или на самих люльках. В паспорте указывается нагрузка, на которую рассчитана люлька. При отделочных работах применяют самоподъемные люльки с электроприводом. Высота подъема люлек от 15 м и выше, грузоподъемность от 120 кг и более. Грузоподъемность должна соответствовать двойной расчетной нагрузке. Люлька должна быть испытана на статическую нагрузку, превышающую на 25% расчетную. Кроме того, ее испытывают равномерным подъемом и опусканием с грузом, превышающим на 10% расчетную нагрузку. Для дополнительной проверки люльку с грузом рекомендуется поднять от земли на полметра и оставить в таком состоянии на 2-3 ч. Перегружать люльку категорически запрещается. После проведения испытаний составляется акт.

Каждый раз перед началом работы люльку, канаты и блоки необходимо осматривать. Дефекты устраняют и только после этого приступают к работе.

Люльки, на которых установлены лебедки, опускают и поднимают сами штукатуры. Когда лебедки размещены на земле, люльку поднимают и опускают рабочие, находящиеся около лебедок, Установленные на земле лебедки прижимают грузом, в два раза превышающим массу люльки вместе со штукатурами и материалами.

Блоки люлек крепят к консолям-пальцам, выпущенным из стен под карнизом или свисающим с крыши. Консоли бывают деревянные из толстых бревен или стальные из рельсов, двутавровых балок или швеллеров. Все они должны быть предварительно рассчитаны на соответствующую нагрузку и закреплены на деталях перекрытия, стропилах или других прочных конструкциях. Все люльки должны быть обязательно заземлены.

ПодмостиРис. 7. Подмости: а, б — столики, в — вышка-тура, г — подмости

Строительные подмости.

Подмости применяют для работы на небольшой высоте как внутри зданий, так и на фасадах. Обычно используют инвентарные подмости из металлических труб. Они легко собираются и разбираются, имеют подъемные устройства, что дает возможность их поднимать или опускать на разную высоту. Настилом у них служит деревянный щит.

Рассмотрим наиболее часто применяемые сборно-разборные подмости.

Складной двухвысотный столик (рис. 7, а) имеет выдвигающуюся площадку, что дает возможность выполнять работу в помещениях высотой от 2,5 до 2,7 м. Площадку столика можно поднимать на высоту 1155 мм. Размер площадки 974 х 530 мм. Масса столика со щитом 15,4 кг.

При сплошном подмащивании устанавливают несколько столиков и между ними укладывают щиты настила.

Складной универсальный столик (рис. 7, б) применяют для работы в помещениях высотой от 2,5 до 2,7 м. Он также удобен для работы в лестничных клетках, так как одну пару его ножек можно выдвигать и устанавливать столик на ступенях так, что площадка будет находиться горизонтально. Чтобы столик не скатывался со ступеней, одну пару его ножек делают без колес, что создает необходимое торможение.

Высота площадки столика 1360 мм, длина 1100 мм, ширина 560 мм. Масса столика со щитом настила и ограждением 20, 15 кг.

Передвижная сборно-разборная вышка-тура (рис. 7,в) предназначается для работы в помещениях высотой 6 м. Высота вышки, считая от пола до уровня площадки, 4 м; размеры рабочей площадки для отдельно стоящей вышки 2 x 2 м, допускаемая нагрузка 2 кН. Общая масса вышки 414 кг. При необходимости сплошного подмащивания устанавливают несколько вышек, а между ними укладывают переходные щиты. Эти вышки имеют колеса и легко передвигаются по фронту работ.

Читайте так же:
Строительный клей пва для штукатурки

Универсальные сборно-разборные передвижные подмости (рис. 7, г) изготовляют из тонкостенных труб. Высота рабочего настила от уровня пола 2200 мм; длина площадки 1950 мм, ширина 1000 мм. Подмости установлены на колесах, что позволяет свободно передвигать их по фронту работ.

При оштукатуривании потолков или балок подмости следует устраивать такой высоты, чтобы между головой рабочего и потолком оставалось расстояние 15-20 см.

«Эйфель» покоряет высоту

Российская компания «Фабрика Лестниц» выпускает качественные и доступные по цене бытовые и профессиональные стремянки «Эйфель». Основная линия – алюминиевые лестницы серии «Комфорт». Они пользуются большим спросом у садоводов, подходят для выполнения любых домашних дел, использования во время ремонта и отделки помещений.

Покупатели отмечают, что с этим оборудованием легко работать, оно устойчиво и долговечно: даже после нескольких лет эксплуатации конструкция остается в полной исправности.

С чем это связано? Дело в том, что «Фабрика лестниц» использует при изготовлении своей продукции анодированный алюминий. Специальное покрытие, полученное при помощи электрохимических реакций, обеспечивает дополнительную защиту от коррозии, придает прочность.

Такому материалу не страшны высокая влажность, перепады температуры, воздействие химически активных веществ. Если на стремянку случайно попадет краска, растворитель, клей или другой подобный материал, профиль легко очистить. Приобретая данное оборудование, Вы получаете легкую и прочную лестницу, которая прослужит Вам много лет.

В серию «Комфорт» входят шесть односторонних моделей с рабочей высотой от 2,7 до 3,86 м. Последняя цифра в маркировке указывает на количество ступеней (например, Эйфель Комфорт 105 – 5 ступеней).

  • Модели 103, 104 будут идеальным вариантом для выполнения повседневных домашних дел. Рабочей высоты (примерно 3 метра) достаточно, чтобы повесить шторы, вымыть окна, заменить лампочку.
  • Более высокие лестницы (до 8 ступеней) понадобятся, если необходимо, например, подрезать ветви деревьев. (Эйфель Ф) – ноу-хау компании. Это лестницы профессионального класса, изготовленные из особого материала, который представляет собой композицию органического полимера и стекловолокна. Он отличается прекрасными электроизоляционными свойствами, устойчивостью к механическим и химическим воздействиям, прочностью. Гарантия на такие лестницы составляет 5 лет, в реальности же они служат гораздо дольше.

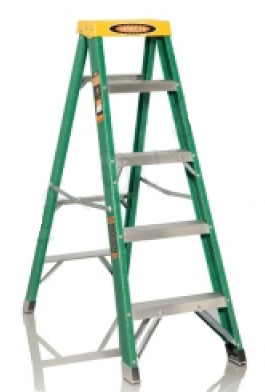

  • Стремянки из фибергласа чаще всего применяются в профессиональной сфере – в ремонтных и коммунальных организациях, в производственных цехах. Благодаря тому, что материал не проводит ток, они особенно востребованы у электромонтеров.
  • В серию входят как одно- , так и двухсторонние стремянки.
  • Невысокие модели Эйфель Ф 102 и Ф 103 подходят для ремонта в квартире, а также для использования в качестве опоры для подмостей (между двумя стремянками сверху укладывается широкая площадка).
  • Ф104-107 – односторонние лестницы для работ в помещении с высокими потолками и на улице.
  • Ф111-115 – фибергласовые двухсторонние стремянки высотой от 4,8 до 6 метров. Используются для наружных отделочных работ, монтажа электросетей и коммуникаций, а также для решения других производственных задач.

Назначение стремянки

Из всего, сказанного выше, напрашивается вывод, что есть более простые бытовые лестницы, а есть куда более тяжелые, устойчивые, высокие и функциональные стремянки для профессионального применения. Отличить одну от другой в магазине достаточно просто:

  • бытовые лестницы имеют куда меньший вес, так как изготавливаются из облегченных материалов и выдерживают, как правило, не более 100-120 кг. Высота у таких изделий небольшая, они легко складываются, а найти места для хранения можно в любой квартире;
  • профессиональные стремянки отличаются усиленной конструкцией, причем сталь используется как единственный материал исполнения или же как преимущественный в сочетании с алюминием. Это максимально надежные и устойчивые лестницы, которые выдерживают вес от 120 кг, потому мастер может взять с собой достаточно тяжелый рабочий инструмент или даже другого мастера. Обычно профессиональные стремянки оснащаются дополнительными элементами, часто встречаются трансформеры и телескопические модели. Чисто визуально профессиональную стремянку можно отличить по завальцованным в профиль стойкам, более значительному расстоянию между ступенями и бОльшему сечению стоек и ступеней. Такие конструкции подлежат обязательной сертификации на предмет их безопасности.
Читайте так же:
Сравнение по теплопроводности штукатурок

Стремянку какой фирмы лучше выбрать

В этом ТОПе описываются товары нескольких российских фирм, также сюда включена продукция немецких производителей. Речь идет и о бюджетных, и о премиальных компаниях, хотя есть варианты и из среднего ценового диапазона.

Среди лучших фирм по производству стремянок можно особо выделить следующие:

  • Шток – российская торговая марка, появившаяся на рынке в 2002 году. Она специализируется на производстве электромонтажных инструментов, ориентированных на профессионалов. Однако в ассортименте бренда можно найти доступные в цене товары, подходящие и для домашнего использования. Ею предлагаются современные телескопические лестницы, актуальные для эксплуатации на стройплощадках. Изделия «Шток» имеют простой механизм складывания и надежны в работе.
  • Svelt – фирма много лет производит профессиональные лестницы европейского качества. Ее предложения отличаются многопозиционностью и универсальностью, подходят для применения в библиотеках, во время ремонта, на кухне и т.д. Они имеют усиленный каркас, прочные и просторные ступени, широкую платформу для инструментов. Конструкции компании безопасны для человека, так как ноги по ним не скользят, а алюминий спокойно выдерживает большие нагрузки.
  • Эйфель Гранит – российская фирма по производству лестничных изделий, которая позиционирует себя, как недорогой бренд безопасных и качественных конструкций для профессионального и домашнего применения. Модели компании имеют широкие, просторные, прочные и не скользкие ступени благодаря рифленой поверхности. Они отличаются хорошей устойчивостью и способностью выдерживать около 150 кг веса.
  • Новая высота – бюджетный бренд, под которым производятся вышки и лестницы для домашнего и коммерческого использования. В среднем, они состоят из 5 секций, соединенных между собой надежными креплениями. На одну из них приходится 2-5 ступеней, имеющих не скользкое покрытие и удобных даже для ног больших размеров. Их ширина составляет около 60 см, а высота – порядка 3 м. Основным материалом у компании является алюминий, отличающийся прочностью и долговечностью.
  • Алюмет – торговая марка предлагает купить хорошие стремянки, лестницы, вышки из алюминия. Они отличаются жесткостью креплений, хорошей устойчивостью, нескользкой поверхностью, простотой складывания и разлаживания. Также от аналогичных товаров их выгодно отличает небольшой вес, компактность размеров, достаточное количество ступеней с отличным покрытием и оптимальной шириной.
  • Hailo – фирма, разрабатывающая домашние и профессиональные лестничные изделия с надежным раскладным механизмом. Особое место в ассортименте компании занимают модели в виде стульев, которые при необходимости легко собираются и не занимают много места в помещении. Они актуальны для кухонь, библиотек, кладовых комнат.
  • Вихрь – торговая марка электрооборудования, чаще всего применяющегося в быту. У нее есть в наличии как классические стремянки, так и лестницы. Изделия бренда изготавливаются из стали и пластика, служат годами и отличаются универсальностью в применении. Их рабочая высота составляет в среднем 2.6 м, что позволяет с комфортом монтировать, к примеру, натяжные потолки.
  • Nika – фирма выпускает как одно-, так и двухсторонние лестницы. Они имеют удобное расположение ступеней, для которых характерны оптимальные размеры и надежность креплений. Их количество в изделиях колеблется от 2 до 7 шт. Каждая конструкция оснащается прочным корпусом и опорой, делающей их устойчивыми на поверхности.
  • Krause-Werk GmbH & Co. KG. – немецкая фирма, производящая ручные и электроинструменты, технику для сада, строительное оборудование. У нее в наличии есть и вышки, и подмости, классические лестницы и стремянки. Главным их преимуществом является оптимальное соотношение цены и качества. Конструкции бренда безопасны для человека, устойчиво располагаются на полу и выдерживают нагрузку порядка 120 кг.
Читайте так же:
Сплошная шпаклевка ранее оштукатуренных поверхностей

Подмости и стремянки для отделочных работ.

Для отделочных работ такой тип подмостей, почему-то считается наилучший:

лестницы стремянки

Такие инвентарные подмости и леса предложены, в основном, фирмой KRAUSE.

Если это лучшее решение, то такие должны быть у большинства, как мобильные телефоны. Но их можно встретить примерно у 20% строителей. Значит что-то не так – не столь удобны и незаменимы, или не столь доступны по цене. Или их стоимость намного превышает полезность?

Если идут изменения и доработки, то не все устраивает в них.


Среди таких подмостей есть удачные варианты. Один из них – подмости Krause Vario Top.

На них удобно установлены диагональные раскосы. Обычно, они расположены выше помоста, что мешает залазить и работать.

Чем интересны такие подмости и какие качества «идеальных для плиточников» у них уже есть:

  • Есть площадка, на которой можно стоять и складывать инструменты и материалы.
  • Они удобны для работы на высоте более трех метров.
  • Подмости можно модернизировать под различные нужды (от крепления инструмента, до установки конструкций для монтажа в одиночку гипсокартона).
  • Они разборные.

Для работы в помещениях с обычной высотой потолка такие приспособления значительных преимущества не имеют.

Наличие у некоторых колес– это достоинство и недостаток. Колеса помогают быстрому маневру и передвижению. Но, в то же время, – требуют дополнительных усилий на фиксацию и разблокировку.

Выполнение работ с подобного типа подмостей принято на определенной территории (СНГ). Простое подражание одной технологии работ. Нет другого примера, с большей производительностью.

В Чехии или Израиле (возможно еще где-то) вместо подмостей используют лестницы ходули.

Деревянные лестницы стремянки-ходули.

Большинство работ на высоте 2 метров и более – можно выполнять с лестниц – ходуль.

В чем преимущество:

  • Можно перемещаться, не опускаясь для этого на пол.
  • Больше маневра, чем в случае подмостей на колесах. На лестнице ходулях можно обходить преграды.
  • Можно сесть на перекладину и отдохнуть. Чего нельзя сделать на похожих китайских ходулях.
  • Удобно подниматься и опускаться по лестнице.
Читайте так же:
Способы приготовления штукатурки что это

На следующем ролике заметно как возрастает скорость установки гипсокартона с помощью лестницы ходули:


У нас такая технология не известна, поэтому нет возможности сравнить и оценить преимущества. Еще, сдерживает страх и нежелание учиться ходить.

Лестница стремянка для плиточных работ.

Изначальная идея статьи – найти идеальные подмости для плиточника.

Из того, что было рассмотрено, мало что подходит. У каждого вида есть и недостатки, и полезные свойства.

Если все учесть и составить образ идеальной конструкции, то первое, что напрашивается – нужен симбиоз обеих типов приспособлений. Это должен быть – табурет стремянка, с такими характеристиками:

  • Длина – в пределах 1-1.2 метра. Стремянка должна помещаться в узком туалете.
  • Незначительная ширина – в пределах 70 см, чтобы такой табурет проходил в дверной проем сан блока (минимальное дверное полотно 700 мм).
  • Небольшой вес – в пределах 10-15 кг. Такие подмости должен переносить один человек.
  • Табурет стремянка должна иметь удобные ступени, с незначительным подъемом нижних двух ступеней (макс. 200мм).
  • Ступени должны быть широкие и прочные. Они должны служить не только для перемещения по ним, но и для работы на них. А также, для складирования плитки и клея. То есть, ширина около 150мм.
  • Высота стремянки- подмостей в пределах 80 – 100 см. Этого достаточно для работы на высоте 3 метров.
  • Широкая верхняя площадка – для клея и плитки.
  • Такая лестница табурет должна быть устойчива, даже при наличии на верхней площадке ведра с раствором.
  • Стремянка не должна обламывать уложенную на полу плитку.
  • Должна быть минимально необходимая защита от поражения электрическим током.
  • Разборная и помещаться в багажнике автомобиля.
  • На такой конструкции можно фиксировать инструменты и приспособления для работы.

Похожие изделия, с отдельными качествами, уже есть.

Если исходить из надежности, то прочнее монтажной подставки Stabilo от KRAUSE найти трудно. Есть возможность укомплектовать такую подставку токоотводящими и регулируемыми по высоте наконечниками с резиновой накладкой. Более всех подходит площадка с четырьмя (а лучше с пятью) ступенями.

Понятно, что габариты и цена не придают такой конструкции популярности.

подставки Stabilo

Если рассмотреть другие (похожие) конструкции, но – разборные, то можно заметить, что вместе с легкостью появляются и недостатки.

Стремянкам (тип 1) не хватает рабочей высоты – трех метров. Те, что имеют нужный размер (тип 2), не вызывают доверие по прочности и устойчивости.

стремянки

Вариант таких ступенек – TARKO (3-ступеньки, 67см ):

Из всех конструкций на рисунке, наиболее удачные – стеклопластиковые складные подмости “ССС-П-СК” с тремя или четырьмя ступенями (3). Удобная рабочая площадка при небольших размерах. Шарнирный узел позволяет их сложить. Надежная защита от электротока.

Похожая конструкция, но проще и дешевле:

Варианты таких приспособлений наиболее подходят, но есть недостатки:

  • Узкая ступень для подъема.
  • Немного длинные – не везде смогут стать.
  • Не хватает высоты.

Поэтому и появилась попытка изготовить лестницу табурет, чтобы максимально соответствовала перечисленным выше свойствам.

Читайте так же:
Стены венецианская штукатурка прихожая

Сделать самому лестницу стремянку для облицовочных работ.

В основу стремянки табурета был заложен металлический каркас с деревянными ступенями. Сварка металлического профиля всегда прочнее алюминиевого, часто клепаного соединения. Металлический профиль на сварке и диагональные раскосы из 8 мм арматуры создают прочную конструкцию.

Наличие широкого (60 см) деревянного бруска в основании обеспечивает стабильную устойчивость. Дерево в основании и на ступенях защитит от удара электротоком.

Три ступени на стремянке широкие и прочные. Изготовлены из двух слоев 8 мм фанеры.

самодельная лестница-стремянка

Ширина верхней площадки позволяет разместить пачку плитки. А третья ступень позволяет вести работы на высоте 2.6 -2.8 м. Работать с верхней площадки (4 ступень) можно до трех метров.

Лестницу с деревянными брусками в основании можно спокойно ставить на готовое покрытие из плитки или ламината. Плитка не лопнет, даже при наличии пустот под ней.

Чтобы снизить вес конструкции был использован тонкостенный (1 мм) металлический профиль. В итоге, стремянка весит чуть больше 14 кг. Ее можно переносить одной рукой, но в то же время, она тяжелее и устойчивей алюминиевой.

Следующее достоинство лестницы – она раскладная. Третья ступень служит одновременно фиксатором. В собранном виде помещается в багажнике легкового автомобиля. Чтобы собрать необходимо, открутить две гайки. Фиксация с помощью гаек надежная. Даже закрученные от руки гайки держат прочно.

лестница в собранном виде

Готовая к транспортировке лестница.

Для ведра с клеем приварена дуга из арматуры. Понизив центр тяжести конструкции, при установке ведра с верхней площадки на дугу, я добился большей устойчивости. Можно смело становиться на последнюю ступень. Ведро не мешает и всегда находится под рукой.

Все углы на металлических деталях скруглены.

крепление ведра и инструментов на лестнице-стремянке

Крепление ведра и инструментов на лестнице-стремянке.

Лестница прошла пятилетние испытание.

Есть недостатки. Нижний брусок становится неустойчивым на основании с большими перепадами. Но, в тоже время, для большей устойчивости, его длину хотелось бы увеличить сантиметров на 10. В случае ровной поверхности такое увеличение возможно.

Деревянный самодельный табурет стремянка.

Часто возникают ситуации, когда на доставку инвентарных подмостей необходимо затратить времени больше, чем на изготовление временных из подсобных материалов.

Можно сделать похожий на предыдущий вариант табурета стремянки. Для этого нужно два деревянных поддона, час времени и 50 саморезов.

Деревянный табурет стремянка.

Деревянный табурет стремянка.

Такой вариант полностью соответствует всем требованиям идеального приспособления для облицовки:

  • Широкие ступени для подъема и работы.
  • Широкая верхняя площадка для инструмента и материалов.
  • Возможность для крепления инструментов.
  • Вес (тяжелее предыдущего варианта), но возможно переносить в одиночку.
  • Незначительные размеры позволяют везде проносить и устанавливать.

деревянный столик стремянка

Конструкция простая. Состоит из двух зеркальных деревянных рамок и соединительных досок ступеней. Может быть брошена за ненадобностью, а может и разобраться, для последующего использования. Для этого достаточно выкрутить саморезы на соединительных досках ступенях

Чертеж такого стула стремянки ниже:

Чертеж столика стремянки.

Чертеж столика стремянки.

Похожее решение попалось у мастера-печника (печи “ракета”):
